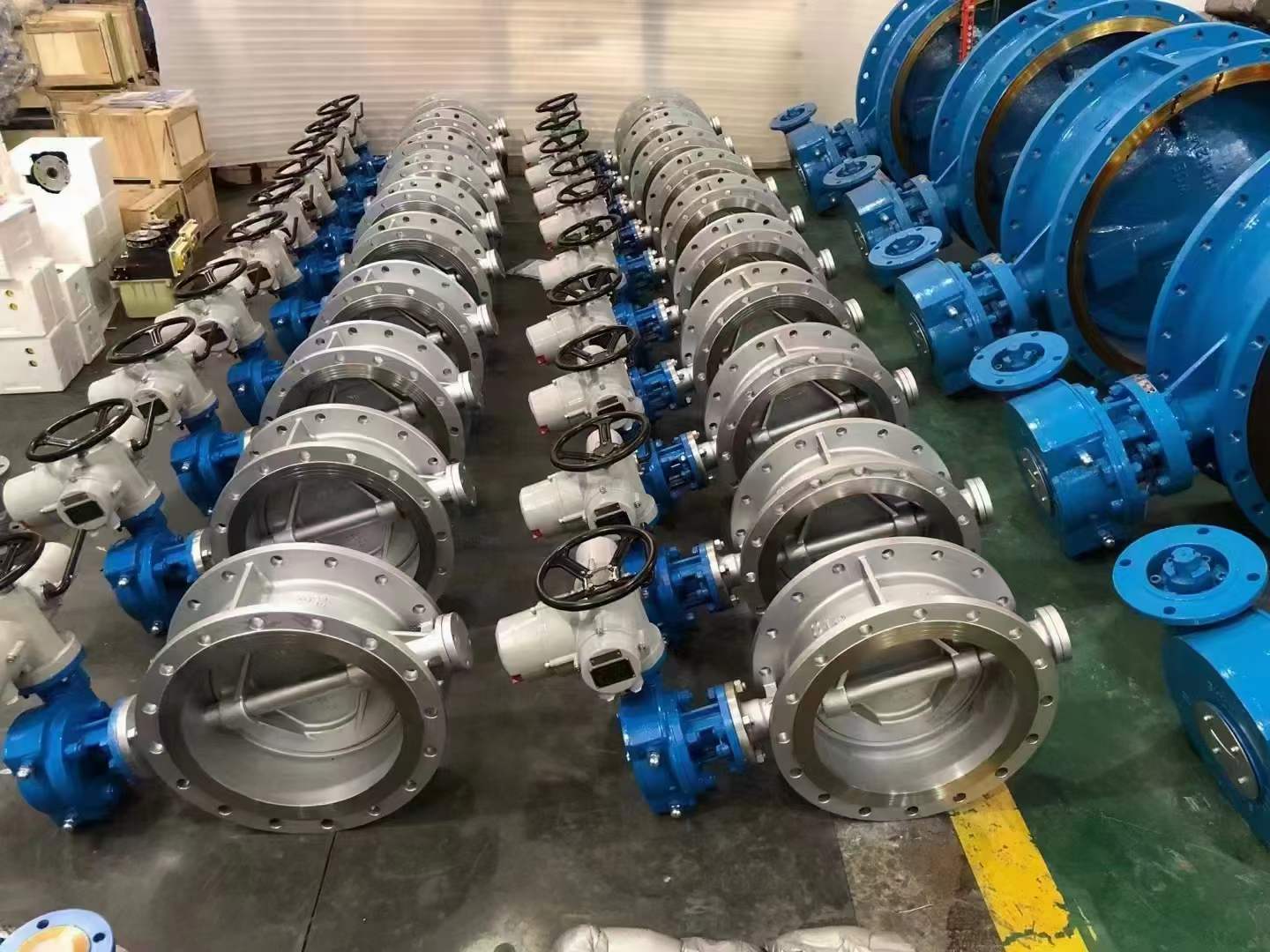

沈阳博耐斯阀门制造有限公司D943H电动蝶阀
1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；
2、本蝶阀采用不锈钢“U”型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性。
一、产品特点：
1、蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；
2、蝶阀采用不锈钢“U”型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性；
3、蝶阀的三维偏心距，经过严格的计算，“U”型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能；
4、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；
5、电动蝶阀结构独特，“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠；
6、耐高温、耐低温、耐腐蚀性。
二、采用标准：
设计标准 :GB/T12238-1989
连接尺寸:GB/T9113.1-2000；
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999
三、执行机构：
类型：CH系列特点：
1.功能强劲:智能型、调节型、开关式。
2.体积小巧：体积仅相当于同类产品的35%左右。
3.使用方便：采用单相电源，接线简单；采用球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。
4.保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
微信：sy1668
四、主要技术参数：
|
公称通径
|
DN(mm)
|
50～1200
|
|
公称压力
|
PN(MPa)
|
0.6
|
1
|
1.6
|
2.5
|
4
|
|
试验压
|
强度试验
|
0.9
|
1.5
|
2.4
|
3.75
|
6
|
|
Ps(MPa)
|
密封试验
|
0.66
|
1.1
|
1.76
|
2.75
|
4.4
|
|
气密封试验
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
|
适用介质
|
水、蒸气、油品、酸类腐蚀性等。
|
|
适用温度
|
碳钢：-29℃～425℃ 不锈钢：-40℃～600℃
|
五、主要零件的材质：
|
零件名称
|
材料
|
|
阀体
|
铸铁、铸钢、不锈钢、铬钼钢、合金钢
|
|
蝶板
|
铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
|
|
密封圈
|
不锈钢、聚内脂、抗磨材料
|
|
阀杆
|
2Cr13、1Cr13不锈钢、铬钼钢
|
|
填料
|
柔性石墨
|
六、主要外形尺寸：
|
公称通径
|
结构长度
（标准值）
|
外形尺寸（参考值 ）
|
|
L
|
H
|
Dt343H
|
Dt643H
|
Dt943H
|
|
毫米
|
英寸
|
短
|
长
|
H1
|
A1
|
B1
|
H2
|
A2
|
B2
|
H3
|
A3
|
B3
|
|
50
|
2
|
108
|
150
|
112
|
350
|
180
|
200
|
|
|
|
530
|
250
|
255
|
|
65
|
2 1/2
|
112
|
170
|
115
|
370
|
180
|
200
|
625
|
355
|
92
|
550
|
250
|
255
|
|
80
|
3
|
114
|
180
|
120
|
380
|
180
|
200
|
625
|
355
|
92
|
565
|
250
|
255
|
|
100
|
4
|
127
|
190
|
138
|
420
|
180
|
200
|
645
|
355
|
92
|
600
|
250
|
255
|
|
125
|
5
|
140
|
200
|
164
|
460
|
180
|
200
|
675
|
550
|
138
|
640
|
250
|
255
|
|
150
|
6
|
140
|
210
|
175
|
555
|
270
|
280
|
715
|
550
|
138
|
705
|
300
|
315
|
|
200
|
8
|
152
|
230
|
208
|
605
|
270
|
280
|
800
|
550
|
138
|
775
|
300
|
315
|
|
250
|
10
|
165
|
250
|
243
|
680
|
270
|
280
|
850
|
550
|
138
|
945
|
300
|
315
|
|
300
|
12
|
178
|
270
|
283
|
800
|
380
|
420
|
925
|
450
|
220
|
1070
|
300
|
315
|
|
350
|
14
|
190
|
290
|
310
|
830
|
380
|
420
|
1035
|
450
|
220
|
1140
|
300
|
315
|
|
400
|
6
|
216
|
310
|
350
|
915
|
450
|
470
|
1070
|
650
|
280
|
1210
|
300
|
315
|
|
450
|
8
|
222
|
330
|
380
|
960
|
480
|
490
|
1190
|
650
|
280
|
1335
|
575
|
714
|
|
500
|
20
|
229
|
350
|
410
|
1020
|
480
|
490
|
|
|
|
1415
|
575
|
714
|
