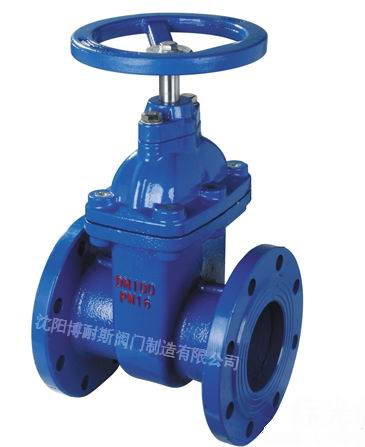

沈阳博耐斯阀门制造有限公司生产的Z45X,RVHX 暗杆软密封闸阀也称弹性座封闸阀是有着良好的密封性能，本阀克服了一般闸阀的密封不良、弹性疲乏、橡胶老化以及阀板生锈等缺陷，软密封闸阀是利用弹性阀门产生的微量弹性变形的补偿作用的原理来达到良好的密封效果。产品广泛应用于自来水、污水、建筑、视频、医药、船舶、消防等水系统。因其在兼具普通铸铁闸阀所有有点外还具备外形美观、密封性能优越、使用寿命长的优点，所以在所有水用闸阀里该款阀类目前占有市场份额至少60%而且在不断的增长中，直至可以替代。
微信：sy1668
暗杆软密封闸阀特点
1、平底式阀座，不出现污物堆积，密封严密。
2、阀瓣整体包丁腈橡胶。
3、阀门内件采用耐腐蚀不生锈钢和铜合金材料，可用于污水系统适应较恶劣的工作环境。
4、体积小，重量轻，便于安装和维修。
5、阀杆采用三道O型环密封，大大减少了开关时的磨擦阻力，开关轻巧不漏水。
软密封闸阀性能参数
|
压力等级
|
1.0MPa、1.6MPa
|
|
阀体耐压
|
1.5MPa、2.4MPa
|
|
密封试验
|
1.1MPa、1.76MPa
|
|
工作温度
|
0～80℃
|
|
适用介质
|
水
|
软密封闸阀零件参数
|
型号
|
阀体、阀盖
|
阀杆
|
衬胶闸板
|
填料
|
|
Z45X-10
|
灰铸铁
|
铬镍不锈钢
|
球墨铸铁（丁腈橡胶）
|
丁腈橡胶
|
|
Z45X-16Q
|
球墨铸铁
|
铬镍不锈钢
|
球墨铸铁（丁腈橡胶）
|
丁腈橡胶
|
暗杆软密封闸阀尺寸表
Z45X-10 暗杆软密封闸阀1.0MPa主要外形尺寸
|
通径DN
|
L
|
H
|
D
|
K
|
L
|
N
|
MD
|
重量KG
|
|
40
|
165
|
170
|
150
|
110
|
19
|
4
|
M16
|
7
|
|
50
|
178
|
185
|
165
|
125
|
19
|
4
|
M16
|
9
|
|
65
|
190
|
205
|
185
|
145
|
19
|
4
|
M16
|
12
|
|
80
|
203
|
310
|
200
|
160
|
19
|
8
|
M16
|
20
|
|
100
|
229
|
340
|
220
|
180
|
19
|
8
|
M16
|
27
|
|
125
|
254
|
387
|
250
|
210
|
19
|
8
|
M16
|
38
|
|
150
|
267
|
430
|
285
|
240
|
23
|
8
|
M20
|
50
|
|
200
|
292
|
520
|
340
|
295
|
23
|
8
|
M20
|
80
|
|
250
|
330
|
545
|
395
|
350
|
23
|
12
|
M20
|
120
|
|
300
|
356
|
660
|
445
|
400
|
23
|
12
|
M20
|
160
|
|
350
|
381
|
800
|
505
|
460
|
23
|
16
|
M20
|
245
|
|
400
|
406
|
915
|
565
|
515
|
28
|
16
|
M24
|
280
|
|
500
|
457
|
1110
|
670
|
620
|
28
|
20
|
M24
|
450
|
Z45X-16Q 暗杆软密封闸阀1.6MPa主要外形尺寸
|
通径DN
|
L
|
H
|
D
|
K
|
L
|
N
|
MD
|
重量KG
|
|
40
|
165
|
170
|
150
|
110
|
19
|
4
|
M16
|
7
|
|
50
|
178
|
185
|
165
|
125
|
19
|
4
|
M16
|
9
|
|
65
|
190
|
205
|
185
|
145
|
19
|
4
|
M16
|
12
|
|
80
|
203
|
310
|
200
|
160
|
19
|
8
|
M16
|
20
|
|
100
|
229
|
340
|
220
|
180
|
19
|
8
|
M16
|
27
|
|
125
|
254
|
387
|
250
|
210
|
19
|
8
|
M16
|
38
|
|
150
|
267
|
430
|
285
|
240
|
23
|
8
|
M20
|
50
|
|
200
|
292
|
520
|
340
|
295
|
23
|
12
|
M20
|
80
|
|
250
|
330
|
545
|
405
|
355
|
28
|
12
|
M24
|
120
|
|
300
|
356
|
660
|
460
|
410
|
28
|
12
|
M24
|
160
|
|
350
|
381
|
800
|
520
|
470
|
28
|
16
|
M24
|
245
|
|
400
|
406
|
915
|
580
|
525
|
31
|
16
|
M27
|
280
|
|
500
|
457
|
1110
|
715
|
650
|
34
|
20
|
M30
|
450
|
软密封闸阀结构图
