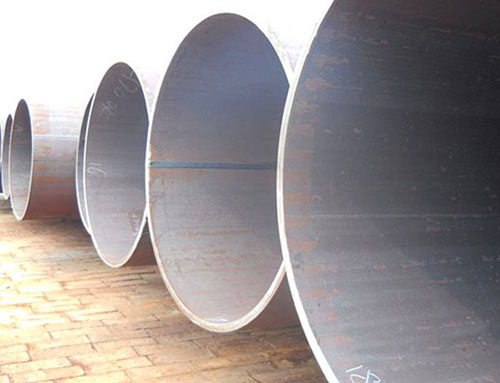

具体介绍大口径直缝钢管的生产过程和工艺技术
　　大口径直缝钢管接后热处理是一种新的消除残余应力技术。焊前将材料预热至后热处理温度并在焊接过程中对焊件持续加热保持这一温度，焊接完成后使用保温棉对其进行保温使其缓慢冷却。这种方法可以有效地降低焊接残余应力，提高金属的抗应力腐蚀性能。焊缝内部的无损检测由于该管道在供水工程中属于特大型钢管，特别是厚度t=30mm的钢管是作为管桥使用的，既要承受内水压力，又要负担由钢管自重和水体形成的弯矩，所以对焊接的质量要求特别高。对于管桥用的t=30mm厚的大口径钢管，其纵缝和环缝均属于一类焊缝，要求进行100%的X光射线拍片检查和100%的超声波探伤检查；而对厚度t=24mm的埋地钢管，纵缝属于一类焊接，进行20%的X光拍片检查和50%的超声波探伤检查。焊接后热处理可以有效降低焊接残余应力，并且热处理温度越高，残余应力消除效果越好。
　　大口径直缝钢管焊后热处理还可有效的提高大口径钢管的抗应力腐蚀能力，后热处理的温度越高，抗应力腐蚀能力提高的越显著。扩散法金属碳化物覆层技术是将工件置于特种介质中，经扩散作用于工件表面形成一层数微米至数十微米的金属碳化物层。大口径钢管的内防腐埋地管和明管的内防腐，均采用挂镀锌铁丝网，喷涂抗压强度不小于30N/mm2的水泥砂浆衬里。厚壁直缝钢管在石油天然气、化工、城市管道煤气等领域广泛采用管道输送方式。
　　大口径直缝钢管生产步骤：
　　1、成型前工作：原材料即带钢卷，焊丝，焊剂。在投入前都要经过严格的理化检验。带钢头尾对接，采用单丝或双丝埋弧焊接，在卷成钢管后采用自动埋弧焊补焊。
　　2、成型过程：采用电接点压力表控制输送机两边压下油缸的压力，确保了带钢的平稳输送，主机是以中心定位，因此应经常检查调整立辊，确保带钢递送边缘严格按工艺所指定的路线运行，并通过设计的啮合点。采用外控或内控辊式成型，检查钢管的周长、椭圆度、直度等是否符合标准要求，如不符合要求，则要继续进行调整，直到达到要求为止。
　　3、焊接过程：采用焊缝间隙控制装置来保证焊缝间隙满足焊接要求，管径，错边量和焊缝间隙都得到严格的控制，应不间断地观察成型缝质量状况，发现错边、开缝等情况应及时微调后桥角度，保证成型质量；情况异常时，应检查钢带工作宽度、边缘预弯状况、递送线位置、小辊角度等有无变化，并及时采取纠正措施。目前内焊和外焊均采用美国林肯电焊机进行单丝或双丝埋弧焊接，从而获得稳定的焊接质量。直缝钢管应不间断地观察成型缝质量状况，发现错边、开缝等情况应及时微调后桥角度，保证成型质量；情况异常时，应检查钢带工作宽度、边缘预弯状况、递送线位置、小辊角度等有无变化，并及时采取纠正措施。
　　4、检测：焊完的焊缝均经过在线连续超声波自动伤仪检查，保证了100%的螺旋焊缝的无损检测覆盖率。若有缺陷，自动报警并喷涂标记，生产工人依此随时调整工艺参数，及时消除缺陷。当公称直径D≥426mm时，钢管内部缺陷应在其内部进行清除和补焊；当D≤426mm时，内部缺陷允许从外部清除从外部进行补焊。补焊后的焊缝必须修磨，修磨后的剩余壁厚应在规定的壁厚公差范围之内。补焊钢管进入下一道工序之前，应仔细检查钢管上有无漏补或漏检的缺陷，确认无误后方可转入下一道工序。带钢对焊焊缝及与螺旋焊缝相交的丁型接头的所在管，全部经过X射线电视或拍片检查。每根钢管经过静水压试验，压力采用径向密封。试验压力和时间都由钢管水压微机检测装置严格控制。试验参数自动打印记录。
　　大口径直缝钢管的抗拉强度：试样在拉伸过程中，在拉断时所承受的最大力（Fb），出以试样原横截面积（So）所得的应力（σ），称为抗拉强度（σb），单位为N/mm2（MPa）。它表示金属材料在拉力作用下抵抗破坏的最大能力。计算公式为式中：Fb--试样拉断时所承受的最大力，N（牛顿）；So--试样原始横截面积，mm2。大口径厚壁直缝钢管是由钢板卷制而成的，在卷制完成后需要进行焊接，一般进行三步的焊接，预焊，外焊，内焊。
　　大口径直缝管的主要生产流程为板探-铣边-预弯边成型-预焊-内焊-外焊-超声波检验-X射线检查-扩径-水压试验-倒棱-超声波检验。采用的是埋弧焊焊接工艺。埋弧焊是一种电弧在焊剂层下燃烧进行焊接的方法。当焊丝确定以后配套用的焊剂则成为关键材料，它直接影响焊缝金属的力学性能、抗裂性能、焊接缺陷发生率及焊接生产率等。不同材质的管材需要不同的焊丝进行配套使用。埋弧焊是当今生产效率较高的机械化焊接方法之一，它的全称是埋弧自动焊，又称焊剂层下自动电弧焊。大口径直缝管的外径以d表示，L表示长度。
　　沧州志发管道装备有限公司（http://www.czzfpipe.com）生产的大口径直缝钢管、大口径厚壁直缝钢管、大口径螺旋钢管质量与我公司优质的服务得到了顾客认可。沧州志发管道装备有限公司愿与各界朋友携手共进、谋取发展、共创美好未来！
