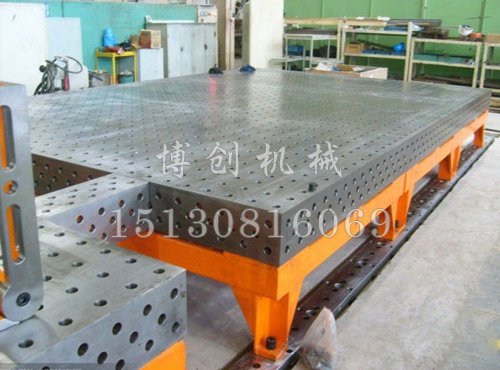

优质三维柔性焊接平台加工 三维柔性焊接平台生产工序及技术指标 三维柔性焊接平台生产工序 一、三维柔性焊接平台毛坯:按技术要求制图纸、按图纸制作木型、配料、造型、烘干、浇铸、落沙、清理、检验毛坯的各部位; 二、三维柔性焊接平台机械加工:外观检验并划线、加工、检验; 三、三维柔性焊接平台工件调平、人工刮研、检验科检验; 四、三维柔性焊接平台的外观处理、喷漆、包装、入库。 三维焊接平台技术参数: 1、工作台的平面度达到:0.10/1000; 2、工作台的侧面与上表面的垂直度达到:0.10/200; 3、工作台的工作表面粗糙度达到:3.2um; 4、工作台刻度线规格:100x100±0.05mm; 5、工作台材质:钢件焊接(Q345)、铸造件(HT300)二种,进行整体热处理,消除内应力; 6、工作台支承腿:标准型承重力均为2T、固定型承重力均为2T、框架型承重力为5T、升降型承重力为3T、带刹万向轮型承重力为1T; 7、工作台孔系位置精度不超过0.05mm,孔的尺寸精度为φ28D10。 三维柔性组合工装介绍: 1、工作台面:工作台的五个工作面都有100mm×100mm(D28系列)或50mm×50mm(D16系列)的带有网格标注的孔。其五个面的平面、平行、垂直公差精度以及孔与孔的位置精度都是非常高的,保证在台面上的定位和台面与其它模块之间的组合都具有足够的使用精度要求。基础台面的尺寸从1000mm×1000mm到4000mm×2000mm可以任意选择,特殊尺寸可以订做。如果台面与台面组合后的精度要求很高,则可以使用导轨将它们连接起来。 2、模块:标准模块包括:定位和夹紧直角块、L型定位块、U型定位块、通用挡块、通用夹紧和定位角模(0~225°任意调节)、V型块和V型角模。所有模块上每间隔50mm或25mm均有标准孔(Φ28或Φ16),可以实现工件快速定位和夹紧。 3、定位连接销:实现孔系夹紧系统的基础零件,用以实现快速的定位和夹紧。销栓前端有5个钢珠,插入定位孔后,手动顺时针旋转销栓(或扳动快速手柄),5个钢珠弹出并锁紧在孔的斜面上,完成定位和夹紧;松开时,反向旋转销栓,即可拔出。每个销栓的锁紧力可达5t,剪切力25t。销栓的形状和长度有多种规格可供选择。 4、夹紧器:按照夹紧方向有平面、垂直和45°夹紧器;按照操作方式有螺栓夹紧、快速夹紧、手柄螺旋夹紧,此外,还有手工、气动或液压三种夹紧方式。其中带补偿的螺旋夹紧器最为常用,这种夹紧器在悬臂中增加了弹性伸缩,用来抵消夹紧时的侧向分力,以补偿夹具本身的变形和插入过程中的间隙,保证夹紧力与受力面垂直。夹紧头部由碳钢、不锈钢、尼龙材料制成,以适合不同的工件要求。也有两点夹紧桥,可以同时夹紧不同高度的两个位置的工件。另外也可以按照夹紧的型面加工特殊的夹紧头。 泊头市博创机械设备制造有限公司主要产品:铝管道焊接三维柔性组合工装,铝型材检验平台,三坐标平板,花岗石方箱,大理石检测平台,花岗石仪座偏摆仪,同心度测量仪,S86防滑精密数控机床调整垫铁,调整斜垫铁,弯板立式工作台,铸铁平行平尺,轻型镁铝合金平尺,铸铁方箱工作台,光学合像水平仪,工字V型架,表面粗糙度样块,零号段内外弧样板,整体模段敲击呆扳手,防爆敲击六角扳手,大型床身铸件,船用机械铸钢件,2400*1000*200摇臂钻底座,大型数控加工中心,并承接各种铸造(可来图定作)、机械加工、机床铸件、平板量具及机床刮研维修业务。 |
