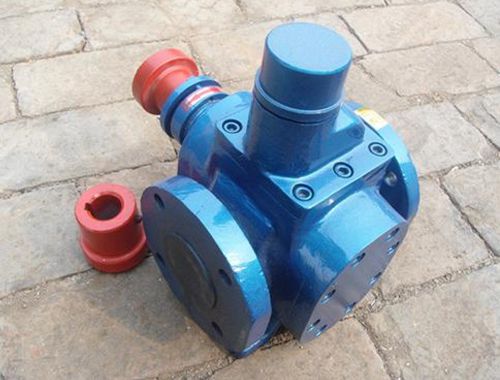

YCB圆弧齿轮泵厂家报价 YCB圆弧齿轮泵内部结构及工作原理 YCB圆弧齿轮泵内部结构: YCB圆弧齿轮泵依靠泵缸与啮合齿轮间所形成的工作容积变化和移动来输送液体或使之增压的回转泵。 圆弧泵的结构:齿形为双圆弧正弦曲线型,一对相互啮合的齿轮和泵缸把吸入腔和排出腔隔开。齿轮转动时,吸入腔侧轮齿相互脱开处的齿间容积逐渐增大,压力降低,液体在压差作用下进入齿间。随着齿轮的转动,一个个齿间的液体被带至排出腔。这时排出腔侧轮齿啮合处的齿间容积逐渐缩小,而将液体排出。齿轮泵适用于输送不含固体颗粒、无腐蚀性、粘度范围较大的润滑性液体。泵的流量可至300米3/时,压力可达3×107帕。它通常用作液压泵和输送各类油品。齿轮泵结构简单紧凑,制造容易,维护方便,有自吸能力,但流量、压力脉动较大且噪声大。齿轮泵必须配带安全阀,以防止由于某种原因如排出管堵塞使泵的出口压力超过容许值而损坏泵或原动机,安全阀开启压力一般为工作压力的1.5倍。 YCB圆弧齿轮泵的工作原理: YCB圆弧齿轮泵是容积泵的一种,由两个齿轮、泵体与前后盖组成两个封闭空间,当齿轮转动时,齿轮脱开侧的空间的体积从小变大,形成真空,将液体吸入,齿轮啮合侧的空间的体积从大变小,而将液体挤入管路中去。吸入腔与排出腔是靠两个齿轮的啮合线来隔开的。 KCB齿轮油泵的排出口的压力完全取决于泵出处阻力的大小。 YCB圆弧齿轮泵应用范围: 1、在输油系统中可用作传输、增压泵; 2、在燃油系统中可用作输送、加压、喷射的燃油泵; 3、在液压传动系统中可用作提供液压动力的液压泵; 4、在一切工业领域中,均可作润滑油泵用。 怎样合理的选配YCB圆弧齿轮泵的密封? YCB圆弧齿轮泵是齿轮泵系列产品的最优质产品,怎样合理的选配YCB圆弧齿轮泵的密封才能使YCB圆弧齿轮泵能够更广阔的适用于更多的工况条件,下面由我公司专用技术人员给大家讲解一下。 1、普通铸铁YCB圆弧齿轮泵采用石墨环配套骨架油封组合装配使用。这种情况适合YCB圆弧齿轮泵输送一般有润滑性、低温、无腐蚀性的介质。 2、普通铸铁材质YCB圆弧齿轮泵采用FBD或FOED石墨机械密封时。这种情况适合YCB圆弧齿轮泵在要求密封无泄漏、介质有润滑性、常温、无腐蚀性的情况下使用。使用效果比第一种情况要好些。但是成本有所提高。 3、普通普通铸铁材质YCB圆弧齿轮泵采用FBD或FOED合金材质或碳化硅材质机械密封时。这种情况适合YCB圆弧齿轮泵在要求密封无泄漏、介质有轻微杂质、介质有润滑性、常温、无腐蚀性的情况下使用。密封的使用寿命比石墨的机械密封要长。但是成本有所提高。 4、不锈钢材质的YCB圆弧齿轮泵采用聚四氟盘根和聚四氟骨架油封组合装配使用。这种情况一般是用在YCB圆弧齿轮泵输送有腐蚀性、有杂质或无杂质但介质粘度偏高时的工况条件。 5、不锈钢材质的YCB圆弧齿轮泵采用FBD或FOED石墨机械密封时。这种情况一般是用在YCB圆弧齿轮泵输送食品级油脂或食品级类似油脂的工况条件下使用。 6、不锈钢材质的2CY高压齿轮油泵采用58U或59U石墨机械密封时。这种情况一般是用在YCB圆弧齿轮泵输送食品级油脂或食品级类似油脂的工况条件、卫生条件要求较高、温度较高的条件下使用。 7、YCB圆弧齿轮泵采用磁力密封的情况下,主要YCB圆弧齿轮泵的材质选择正确,可以适用于一切工况场合,终身无泄漏。多用于输送比较昂贵的介质,或用在化工企业杜绝泄漏的场合。 沧州永诚泵业有限公司主要产品有NCB高粘度转子泵、LC型高粘度罗茨保温泵、CQ型磁力驱动泵、KCB齿轮油泵、3GL型立式螺杆泵、RY零泄露耐高温导热油泵、2CG型高温油泵、QWB型防爆污水潜水泵、LCX高粘度罗茨沥青泵、YCB不锈钢圆弧齿轮泵、RY型高温导热油泵、LB凸轮式转子泵、CWZ船用卧式离心油泵、高真空齿轮泵、MYB220滑片泵、PF型强耐腐蚀离心泵、ZYB-A可调压渣油泵(2.0mpa)、LC高粘度罗茨油泵、QBX气动隔膜泵等多种规格泵类工业泵产品,并广泛应用于石油、化工、船舶、电力、粮油、食品、医疗、建材、冶金及国防科研等行业。产品畅销全国各个省市、自治区。部分产品出口东南亚、非洲等国家地区。 |
