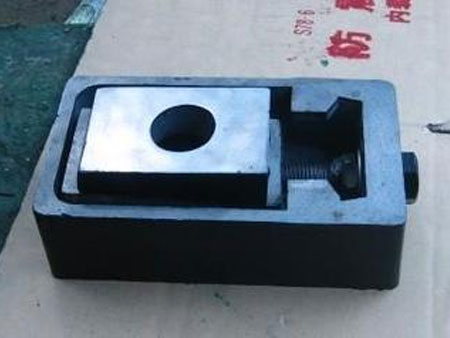

机床设备的调整工作 1、设备找正。设备找正是指将设备放在规定的位置使设备中心线和基础纵横中心线对正。用量具或线锤测量,用千斤顶或撬棍作调整。设备找平是指将设备调至水平状态,即设备平面和水平面平行。设备找正、找平是设备安装的一道重要工序,设备水平度不符合要求时,设备运转时将会振动加剧,噪音大,润滑不良,加速设备磨损,缩短设备使用寿命。 2、设备找正找平的测量部位 1)设备主要工作面; 2)支承滑动部件的导向平面; 3)转动部份的轴线; 4)设备上加工精度较高的平面; 5)应为水平或垂直的主要轮廓面。设备定位基准面、点、线确定后,应在给定的位置进行找平找正,复检时也不得改变原平的测量位置。 3、机床垫铁组找平。 1)每个地螺螺栓孔旁边至少有一组垫铁,设备底座有接缝处两侧也应各垫一组垫铁,每组机床垫铁的面积应根据设备负荷。 2)每组垫铁不超过5块,过高设备稳定性差,过低不便于灌浆工作。放置垫铁时,厚垫铁放在卜面,较薄垫铁放在上面,最薄的放在中问,尽可能少用或不用薄垫铁。 3)机床垫铁代号应和同代号平垫铁配合使用,应成对安装,成对的斜垫铁应采用相同的倾斜度,并在调平后灌浆前用定位焊焊牢。 设备初步找正、找平后,就可进行地脚螺栓孔灌浆,又称一次灌浆,即用细石混凝土填塞地脚螺栓孔以固定地脚螺丝。灌浆前确保孔内清洁无坛,混凝土强度应比基础混凝土强度高一级,每个孔的灌浆必须连续进行,灌浆时应避免碰撞设备,并保持地脚螺栓垂直度。灌浆完成后要洒水养护,待混凝土强度达到设计强度70%以上,方可拧紧地脚螺栓。 设备精确找正、找平和二次灌浆。 1)地脚螺栓拧紧后,设备水平度可能会有变化,必须进行复查和调整。调整时松开低端的地脚螺栓,将垫铁打进一点,紧好螺栓再进行测量,直到拧紧螺栓后,设备纵向水平度全部合格。 2)设备精确调平后,要将设备底座和设备基础之问的空隙用混凝土填满,并将垫铁埋在里面,称为二次灌浆,一般用砂浆、细石混凝土作为灌浆料。灌浆层应向外略有坡度,以防比油、水流入设备底座。灌浆层的厚度一般不应小于25mm,仅用于固定垫铁和防比油、水进入灌浆层,且灌浆无困难时,厚度可小于25mm 设备调试试运转 机械设备安装完成后必须通过调试试运转达到设计、设备技术要求后方能交付使用。调试试运转的步骤为:先空载、后带载,先单机、后系统,最后联动。试运转首先从部件开始,由部件至组件,由组件至单台(套)设备。数台设备联成一套的联动机组,应将单台设备分别试好后,再系统联动试运转。 斜垫铁,等高垫铁,半包塑钢爬梯,Q235斜垫铁 |
