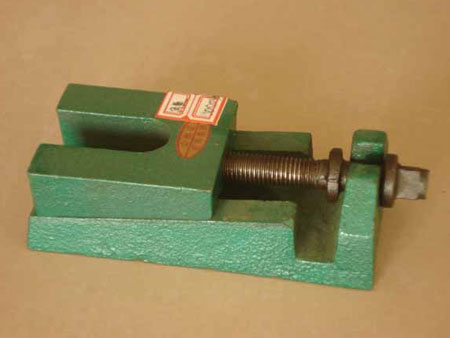

设备安装工程中通常采用调整斜垫铁进行安装 在设备安装工程中通常采用调整斜垫铁进行安装,其作用主要为:承重、传力、调整。 在现行的安装工程中,也有部分设备采用无垫铁安装法,此种方法需用无收缩混凝土灌浆的方式方能达到安装要求;大多数设备安装项目还是采用垫铁法进行安装。本文只对垫铁安装的工艺方法进行探讨。 调整垫铁安装主要有研磨法、座浆法、压浆法等三种方法。研磨法由于对施工人员的要求较高,且施工复杂、进度慢,所以现在大多数的工程项目已较少采用此方法了。 压浆法由于垫铁加工较为复杂且成本较高,在操作过程中工序也较多,因此在实际施工过程中极少应用,大多是采用座浆法。 座浆法操作简单易行,当设备底面与工作面平行且具有一定加工精度时,就较容易保证设备精度和规范、进度要求。但是,设备底座大多是焊接件、铸造件或底面为非加工面,容易产生一些缺陷如变形、厚薄小均等,需要在安装过程中消化弥补。使用座浆法施工就很难满足精度及规范、进度要求。 设备安装过程中的“找平”是一项必不可少的工序,常规的方法是用平垫铁粗略调整标高,用成对的斜垫铁精确调整标高,以各组垫铁间的相对标高调整设备的水平。对于有特殊要求、只允许用平垫铁对设备进行精密找平的设备,要达到较高的技术要求,有相当的难度,因为需用各种不同厚度的平垫铁组合调整,而对任意厚度的平垫铁的加工工艺存在一定的难度,且垫铁层数不得超过三层。 “每三点可以确定一个平面”的原理可知,如果能使每块垫铁均能做到三点精确可调,并且在调整范围内能可靠地固定,则对大型设备的精确找平将较容易实现,本文介绍了一种用平垫铁精密找平设备的方法。 具体方法: 1、制作调整垫铁托架 其数量与所安设备需要垫铁的组数相同,在比每块平垫铁稍大的钢板上平面,焊三条头朝上垂直放置、呈三足鼎立分布的螺栓,要求螺栓上螺纹的长度足够平垫铁的调整距离,且螺栓的固定位置能使螺栓侧面与平垫铁侧面相切。 2、调整斜垫铁托架固定 在设备预埋垫铁的位置挖150mm深的坑,将焊好的垫铁托架螺栓头朝上放入坑内,用灌浆料固定托架的下半部分,使螺栓的螺纹处于垫铁需要调整的范围内,等待灌浆料完全凝固。 3、精密调整垫铁 在每条螺栓上拧上两个螺母,把平垫铁放在每条螺栓的上下两个螺母之间,旋转下面的螺母,山于用螺纹可以实现高度方向上的连续调整,因此能方便地实现对垫铁的标高和水平的精密调整,调整单块垫铁时兼顾各垫铁相互间的标高和水平,达到技术要求后,用测力扳手把上面的螺母把紧,注意对所有螺母的拧紧力矩应保持一致。 4、浇灌浆料 用灌浆料将垫铁托架和找平的垫铁一起固定,只露出平垫铁的上平面即可,待灌浆料凝固后将螺母拆除,用割枪将超出垫铁平面的螺栓头割去。 垫铁,数控机床垫铁,塑钢踏步,汽轮机斜垫铁 |
