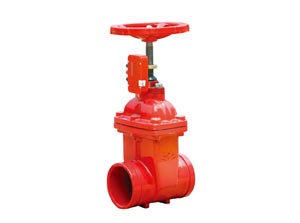

 沟槽闸阀阀体的流道分类总结
沟槽闸阀阀体的流道可分为，全通径式和缩径式两种。流道孔径与阀门公称通经，基本相同的为全通径式；流通孔径比阀门公称通经小的称为缩径式。缩径形状有均匀缩径和费均匀缩径两种。流道呈锥管形的即是一种非均匀缩径，这类阀门入口端的孔径基本上与公称通径相同，然后逐渐缩小，至阀座处缩小到最小。
沟槽闸阀采用缩径式流道（无论是锥管形非均匀缩径或均匀缩径），其优点是同一规格的阀门，可减少闸板的尺寸、启闭力与力矩；缺点是流阻增加，压降和能耗增大，所以缩孔不宜太大。对锥管形缩径来说，阀座的内径与公称通径之比，通常取0。8～0。95。公称通径小于250mm的缩径阀门，其阀座内径一般比公称通径降低一档；公称通径等于或大于300mm的缩径阀门，其阀座内径一般比公称通径降低二档。
沟槽闸阀阀体的结构决定与阀体与管道、阀体与阀盖的连接、就制造方法而言，有铸造、锻造、锻焊、铸焊以及管板焊接等几种。锻造阀体已向大口径方向发展，而铸造阀体逐渐向小口径发展。任何一种闸阀阀体即可锻造，也可铸造，应根据用户要求以及制造厂拥有的制造手段而定。
沟槽闸阀从全开到中间开度，阀门的流阻较小，接近全闭时，流阻急剧增加。较大的范围内，流阻变化较小，在接近全闭时，流量变化较大，一定不要在阀门接近关闭时使用，这时很难进行流量的微调。阀门若开度极小，开口处的流速极快，会使闸板下侧产生气蚀，并伴有激烈的振动和噪声，长时间节流运转，往往会使阀体和闸板的金属发生气蚀。
沟槽闸阀工况若处在中间开度，阀板因为是靠两侧的导轨支撑，全闭时配合紧密，而中间位置时，阀板与导轨间隙大而产生振动。因此，即使在气蚀发生率较低的区域，长时间使阀门节流运转，导轨也会发生畸形、磨耗或损坏，且由于阀座不是全面接触，而接触部位表面压力很高，往往会产生咬蚀或粘连，因此，不宜用于流量控制。还要注意，闸阀在小开度时，流量变化大，如果对阀门紧急启闭，会造成压力急剧上升或产生负压，特别是关阀门时水锤的产生。
|
