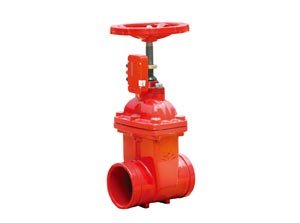

 沟槽闸阀的设计方式
沟槽闸阀使用历史最久，至今世界各国仍在应用，特别是DN300mm以下，在各类阀门中仍占主导地位。其特征是阀板前后压差使阀板强制压在出口右侧的阀座上，密封性较好，且全开时，由于阀板不留在流路上，用于切断管道中介质。
沟槽闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。
沟槽闸阀通常有单闸板、双闸板、楔式、平行式等结构设计，其中楔式双闸板(Z42、Z62系列)及楔式弹性闸板(Z40、Z60系列)应用最为广泛，前者关闭时闸板自动吻合两侧阀座，自动补偿楔角的加工位置误差；后者则依靠闸板中部的弹性槽，靠阀杆的轴向推力补偿楔角的加工位置误差，两者均达到较好的密封效果。一般闸阀往往在通水冲洗管过后即因外物诸如水泥块、铁屑等杂物淤积于阀门底凹槽内，容易造成无法关闭紧密而形成漏水现象，弹性座封闸阀底部采用与管道相同的平底设计，不易造成杂物淤积，使流体畅通无阻。
沟槽闸阀和沟槽蝶阀的比较：
沟槽闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。闸板有两个密封面，最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异，通常为50，楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板，以改善其工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板，一般为法兰连接。
|
