 现在的机床技术高效、高速，精密、智能，作为机械加工不可缺少的部件-工装夹具，也正朝着经济、高效、环保、高密的方向发展起来，作为专业的焊接工装夹具厂家一直都很关注工装夹具行业的未来发展趋势，下面一起来看三维柔性焊接平台厂家的分享吧。
一、高精
随着机床加工精度的提高，为了降低定位误差，提高加工精度对夹具的制造精度要求更高，高精度夹具的定位孔距精度高达±5μm，夹具支承面的垂直度达到0.15mm/1000mm，平行度高达0.01mm/1000mm。
二、高效
为了提高机床的生产效率，双面、四面和多件装夹的夹具产品越来越多。为了减少工件的安装时间，各种自动定心夹紧、精密平口钳、杠杆夹紧、凸轮夹紧、气动和液压夹紧等，快速夹紧功能部件不断地推陈出新。新型的电控永磁夹具，加紧和松开工件只用1～2秒，夹具结构简化，为机床进行多工位、多面和多件加工创造了条件。
三、模块、组合
夹具元件模块化是实现组合化的基础。利用模块化设计的系列化、标准化夹具元件，快速组装成各种夹具，已成为夹具技术开发的基点。省工、省时，节材、节能，体现在各种先进夹具系统的创新之中。模块化设计为夹具的计算机辅助设计与组装打下基础，应用CAD技术，可建立元件库、典型夹具库、标准和用户使用档案库，进行夹具优化设计，为用户三维实体组装夹具。模拟仿真刀具的切削过程，既能为用户提供正确、合理的夹具与元件配套方案，又能积累使用经验，了解市场需求，不断地改进和完善夹具系统。
四、通用、经济
三维柔性焊接平台工装夹具的通用性直接影响其经济性。采用模块、组合式的夹具系统，一次性投资比较大，只有夹具系统的可重组性、可重构性及可扩展性功能强，应用范围广，通用性好，夹具利用率高，收回投资快，才能体现出性价比高的特点。
三维柔性焊接平板铸铁焊接平板焊接平板组合焊接工装夹具介绍：
1、工作台面

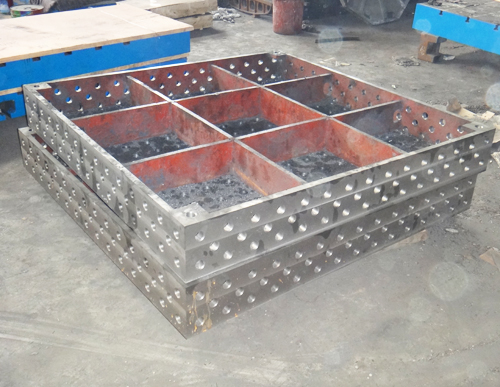

工作台的五个工作面都有100mm×100mm（D28系列）或50mm×50mm（D16系列）的带有网格标注的孔。其五个面的平面、平行、垂直公差精度以及孔与孔的位置精度都是非常高的，保证在台面上的定位和台面与其它模块之间的组合都具有足够的使用精度要求。基础台面的尺寸从1000mm×1000mm到4000mm×2000mm可以任意选择，特殊尺寸可以订做。如果台面与台面组合后的精度要求很高，则可以使用导轨将它们连接起来。
2、模块
标准模块包括：定位和夹紧直角块、L型定位块、U型定位块、通用挡块、通用夹紧和定位角模（0～225°任意调节）、V型块和V型角模。所有模块上每间隔50mm或25mm均有标准孔（Φ28或Φ16），可以实现工件快速定位和夹紧。
3、定位连接销
这是实现孔系夹紧系统的基础零件，用以实现快速的定位和夹紧。销栓前端有5个钢珠，插入定位孔后，手动顺时针旋转销栓（或扳动快速手柄），5个钢珠弹出并锁紧在孔的斜面上，完成定位和夹紧；松开时，反向旋转销栓，即可拔出。每个销栓的锁紧力可达5t，剪切力25t。销栓的形状和长度有多种规格可供选择。
4、夹紧器
按照夹紧方向有平面、垂直和45°夹紧器；按照操作方式有螺栓夹紧、快速夹紧、手柄螺旋夹紧，此外，还有手工、气动或液压三种夹紧方式。其中带补偿的螺旋夹紧器最为常用，这种夹紧器在悬臂中增加了弹性伸缩，用来抵消夹紧时的侧向分力，以补偿夹具本身的变形和插入过程中的间隙，保证夹紧力与受力面垂直。夹紧头部由碳钢、不锈钢、尼龙材料制成，以适合不同的工件要求。也有两点夹紧桥，可以同时夹紧不同高度的两个位置的工件。另外也可以按照夹紧的型面加工特殊的夹紧头。
上述各部件的优越性能，保证了三维柔性焊接平板铸铁焊接平板焊接平板组合工装夹具系统具有以下特点：
1、经济性
三维柔性铸铁焊接平板工装是一种可以自由组合的万能夹具，可适应不同的工件形状，几套夹具系统就可以替代大量高成本的专用工装，使用该工装后，可以省去因产品变化而投入的专用工装的费用和时间。在多品种、个性化的汽车生产中，它的经济性尤为明显。国外有数据表明，９套以上专用焊接夹具的成本（我国５～６套）就超过一套柔性夹具。目前我国汽车制造企业每年增加几十套专用焊接夹具是很常见的，选用柔性夹具的经济性显而易见。
2、柔性化
焊接工作台可以在三维空间进行组合。模块化系统在安装、调整和夹紧工件中完美地体现了它的通用功能，在大型工件的焊接上，该特点更加突出。柔性化的另一面体现在操作简便。在三威工作台和模块上，所有以12。5mm和25mm为倍数的尺寸均可直接找到，再配上少量的调整片，可以非常方便地准确定位。
3、精确性
三威焊接工装的所有模块加工精度均较高，工作平台在2000mm的范围内确保定位孔的位置误差在±0。1mm以内，完全可以满足焊接平台加工的需要。在装配或焊接过程中，使用定位块、连接块、夹紧器和支撑块，能够对工件精确定位，需要焊接的工件可以被稳定地固定在各个定位点或定位面上。如果工件本身的几何尺寸不准确，也可以很快被检测出来，在初加工工序中便被消除。
4、重复性
使用CAD及Pro/E设计系统，可以非常简便地对样件进行模拟装配，精确的模块尺寸能保证装配精度。
5、耐用性
在工作平台和模块结构设计中，充分考虑了使用刚性和强度的要求，每个标准2000mm×1000mm的工作平台载重量可达10t，并能保证其重复定位和夹紧的精度。工作平台和模块的表面经过特殊处理，使焊接时产生的飞溅不容易粘在其工作表面。定位和夹紧销栓表面经过淬火处理，使其不易磨损、经久耐用。
三维柔性铸铁焊接平板生产线的设想
基于对三维柔性铸铁焊接平板平台夹具的组成的了解和生产现场焊接工位的整体考虑，提出了三维柔性铸铁焊接平板生产线的设想。对于纺机生产企业，以产品零件类型可形成多条三维柔性铸铁焊接平板生产线。
锁紧件：用于平台与附件之间或附件与附件之间的快速锁紧，分为四种，快速锁紧销，沉头锁紧销，外六角锁紧销，扳手锁紧销。
快速锁紧销：锁紧拆卸速度快，用于经常使用的位置，最常用。分为长型，短型两种，短型锁紧厚度为25X2=50mm(两块板厚）；长型锁紧厚度为25X3=75mm（三块板厚）。
使用步骤：
1、旋转螺杆，使锁销内五个滚珠完全陷入锁销内部。
2、插入标准孔内，然后顺时针旋转螺杆，使锁销内部的滚珠凸出，与平台或者其它附件下端全角处相切。
3、最后用内六角扳手（SW=14）完全拧紧锁销（一般手动扭紧即可，需强力时用内六角扳手）。
4、取出时，逆时针旋转几圈，使滚珠完全陷入锁销内部时三维，三维焊接平台夹具压紧件九个优势取出锁销。
