 焊接平台的承载要求：焊接平台的承载是指焊接平台单位面积承受的重量后，焊接平台的变形挠度。为了便于理解，我们可以看作焊接平台放好工件后，在不影响正常使用的情况下，焊接平台所能够承受的压力。焊接平台的精度也可以说是焊接平台的平面度：焊接平台一般精度要求是不太高常选用3级。焊接平台的精度标准在《中华人民共和国机械行业标准》jb/t7974—2000里可以查到。选用精度标准时一般根据使用情况酌情而定。2级精度以上的铸铁平板用做检验、划线、装配等使用，4级精度以下的铸铁平板一般用做铆焊等使用。
三维柔性焊接平板生产工序
一、三维柔性焊接平板毛坯：按技术要求制图纸、按图纸制作木型、配料、造型、烘干、浇铸、落沙、清理、检验毛坯的各部位；
二、三维柔性焊接平板机械加工：外观检验并划线、加工、检验；
三、三维柔性焊接平板工件调平、人工刮研、检验科检验；
四、三维柔性焊接平板的外观处理、喷漆、包装、入库。
三维柔性铸铁焊接平板广泛适用于 钢结构、各种车辆车身制造、轨道交通焊接、自行车摩托车制造、工程机械、框架和箱体、压力容器、 机器人焊接、钣金加工、金属家具、设备装配、工业管道（法兰）、检测系统具的大优势：
1、经济性：每次产品变化而投入的专用工装的费用\时间几乎可以不再花钱。装置操作简便,使用安全。用户可根据需要快速拼接出不同要求的工装，就像 儿童玩拼装式玩具一样。
2、柔性化：三维柔性铸铁焊接平板的 承载能力高，钢性稳定，它的五个面均加工有规则的孔，并刻有网线。焊接平 台可方便地延伸和扩展,组合。经扩展的标准台面可模块化的定位和夹紧直接连接在一起。在安装、调整和定位工件过程将柔性三维组合焊接工装系统的通用功能展 示的淋漓尽致，尤其在了大型工件方面的应用上。拼装方式多样，用户只要充分发挥想象力，几乎可达到任何专用夹具同样的定位和夹紧功能。拼装快速，装拆方便；工作台面可以根据工件形状、大小进行拼装组合。台面上的刻度和模块尺寸的设计，使操作工人不用量具就可以根据工件尺寸迅速搭出所需要的工装。
3、 精确性：柔性三维组合焊接平台再2吨左右1M2集中载荷的作用下，其变形量不超过0.50mm，而再均布载荷作用下，其变形量只有 0.024mm，完全可以满足绝大多数的焊接及装配加工的需要，其组建的精度高，工作平台定位孔中心公差保证在0.05mm以内。这种高精度将会反映在用 户所加工的产品中，因此此工作台也可用作检具的基准平台。
焊接组合夹具也称为柔性组合夹具,三维柔性平台工装夹具,采用标准化技术要求制作的标准化、系列化、通用化的许多模块组成，所有模块的链接、固定和压紧都是以孔定位用锁紧销来实现快速锁紧，模块与模块之间可以根据工件的实际尺寸而调整，整个一套工装夹具系统的组合可以实现二维和三维空间的像小孩子玩积木一样简单、容易、快捷。
为了适应不同外形尺寸的工件，柔性组合夹具系统在焊接生产中分为28系列和16系列.每个系列的元件按照用途可分为8类。
三维柔性平台基础件：如方形、矩形、圆形基础板等,用作夹具工装台. 工作台的五个工作面都有100mm×100mm（D28系列）或50mm×50mm（D16系列）的带有网格标注的孔。其五个面的平面、平行、垂直公差精度以及孔与孔的位置精度都是非常高的，保证在台面上的定位和台面与其它模块之间的组合都具有足够的使用精度要求。基础台面的尺寸从1000mm×1000mm到4000mm×2000mm可以任意选择，特殊尺寸可以订做。如果台面与台面组合后的精度要求很高，则可以使用导轨将它们连接起来。支承件：包括U型方箱、L型方箱、支承角铁、角型连接块、角度器、框式支撑座等;用于高度定位或平台拓展及其它附件的定位或压紧，是为了保证工件在加工过程中达到一定高度要求,而将支撑件定位在平台上的元件如垫片、垫板、支承板、支承块和伸长板等，主要用作不同高度的支承。定位件：包括定位角尺、定位平尺、平面角尺、V型定位件、异心圆停挡,用于准确调整定位位置或高度，是为了保证工件在加工过程中达到一定尺寸精度要求，而将工件精确定位的元件;用于确定元件与元件、元件与工件之间的相对位置。调整件：包括：调高器 调整垫片;用途：是用于元件与工件之间的位差间隙调整的元件。压紧件：包括：90°螺旋压紧器、水平螺旋压紧器、45°螺旋压紧器、垂直压式快速夹具、水平推式快速夹具;用途：是为了保证工件在加工过程中不被位移，而将工件压紧在平台或基础元件上的元件。锁紧件：包括：快速锁紧销、沉头快速锁紧销、沉头锁紧销 、手柄快速锁紧销、定位销、连接锁磁性销、内六角锁紧销、外六角锁紧销、磁性销;用途：是为了保证元件与元件之间的定位锁紧用的元件。合 件：包括：90度夹紧转角套 、45度夹紧转角套 、平行夹紧转角套 、垂直夹紧转角套、标准型支撑腿、带刹万向轮型支撑腿 、可固定型支撑腿 、框架结构型支撑座、液压升降型支撑座、支撑轨道;用途：是作用于元件与其他件之间连接或支撑作用的元件。其他件：包括：止动环、接地器、螺旋夹紧 、夹管、起吊环、十字槽压垫、两点夹紧桥、三点夹紧桥、多用途支撑模板、平台防护板、工具推车;用途：是作用于工装元件组装的配套附属元件。组装工具：包括内六角扳手、油石、磁力钳等装配工具。

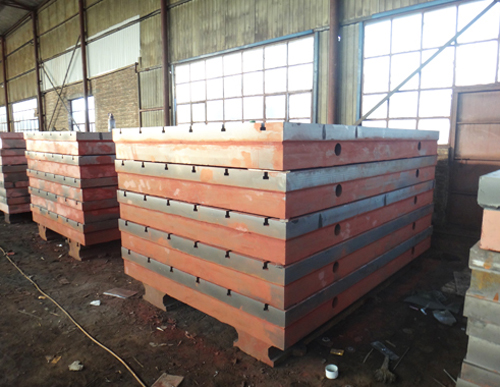

泊头市爱民机械加工厂位于天津以南的泊头市，泊头市自古以来在国内享有“铸造之乡”之美誉。公司具有历史悠久，技术先进，管理完善，生产发达的铸造行业，我公司产品则发展了这一优势，在积累了多年设计、制造平直量具的基础上，采用了新结构，新技术，新工艺和优质的铸造材料加工铸铁平板，划线平台，焊接平台，实验平台，火工平台，三维柔性铸铁焊接平台等各种量具，本厂产品具有设计合理，结构稳定，精度高，耐磨损，使用寿命长等特点。 |
