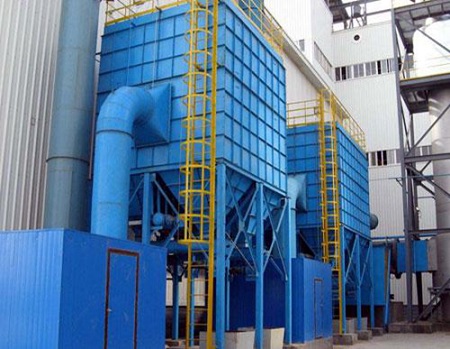

布袋除尘器的工作原理如下:含尘气体由下部敞开式法兰进入过滤室,较粗颗粒直接落入灰仓,含尘气体经滤袋过滤,粉尘阻留于袋表,净气经袋口到净气室,由风机排入大气。当滤袋表面的粉尘不断增加,程控仪开始工作,逐个开启脉冲阀,使压缩空气通过喷口对滤袋进行喷吹清灰,使滤袋突然膨胀,在反向气流的作用下,赋予袋表的粉尘迅速脱离滤袋落入灰仓,粉尘由卸灰阀排出。
锅炉布袋除尘器一般根据含尘气体的性质、粉尘的性质及除尘器的清灰方式的不同选择滤袋,选择时应遵循下述原则:
①滤袋性能应满足生产条件和除尘工艺的一般情况和特殊要求。
②在上述前提下,应尽可能选择使用寿命长的滤袋,这是因为使用寿命长不仅能节省运行费用,而且可以满足气体长期排放的要求。
③选择滤袋时应对各种滤料排序综合比较,不应该用一种所谓好滤袋去适应各种工况场合。
④在气体性质、粉尘性质和清灰方式中,应抓住主要影响因素选择滤袋,如高温气体、腐蚀气体、易燃粉尘等。
单机布袋除尘器结构设计步骤
1.安装场地是否宽敞无障碍,整体设备进出是否方便,是否有长宽高限制。
2.准确算出系统实际处理风量的大小。这是确定除尘器大小的主要因素。
3.根据处理烟气、粉尘的温度、湿度、黏结性选择使用何种滤料。
4.参照同类粉尘的收集经验以及参考有关资料,在保证排放浓度达标的前提下选择过滤风速,然后决定使用在线或离线清灰方法。
5.根据过滤风量和过滤风速计算出除尘器所用滤料的总过滤面积。
6.根据过滤面积决定并结合安装场地确定滤袋的直径和长度,要使布袋单机除尘器的整体高度和外型尺寸,尽可能满足方形结构。
7.计算滤袋数量,选择笼架结构。
8.设计分布滤袋的花板。
9.参照清灰脉冲阀型号,设计脉冲清灰系统的结构形式。
10.设计外壳结构,气包,喷吹管安装位置,管道布局,进风口挡板,台阶和走梯,安全保护等等,并充分考虑防雨措施。
11.选择风机,卸灰斗,卸灰装置。
12.选择控制系统,压差和排放浓度警报系统等等,以保证除尘器安全稳定运行。
