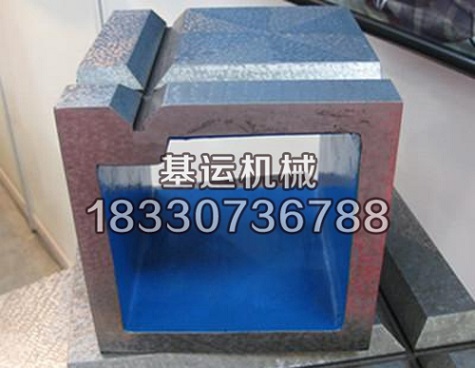

铸铁方箱主要用于零部件的平行度、垂直度等的检验和划线。方箱是用铸铁或钢材制成的具体6个工作面的空腔正方体,其中一个工作面上有V型槽。
检验方箱要求:方箱各工作面不能有锈迹、划痕、裂纹、凹陷以及影响计量性能的其他缺陷。非工作面应清砂涂漆,棱边倒角。在方箱内壁应有标牌,并标有规格尺寸,级别出厂编号、制造厂名称。
1、铸铁磁性方箱运用前,运用干净的汽油对铸铁方箱进行清洁,并用纱布擦净,一同查看方箱的各作业面是不是有影响质量的锈迹、划痕、裂纹、磕伤、洼陷、砂眼和杂质等,以防影响丈量精度。
2、铸铁T型槽方箱的各作业面在经过精细加工,保持相对的笔直和平行。铸铁方箱是用于工件的紧固和定位的,铸铁方箱为被测工件供给了笔直于基准面的辅佐基准,经过翻转,是被测规范笔直于渠道(平板)作业面,完成渠道丈量。因而运用时,铸铁方箱应安放在清洁的渠道上、继续晃导轨等基准平面上。
3、铸铁方箱在运用后,应进行清洁擦洁净,涂防锈漆。
4、铸铁方箱的作业外表不该有锈迹、划痕、碰伤及其他影响运用的外观缺点。
5、作业外表不该有砂孔、气孔、裂纹、夹渣及缩松等铸造缺点且铸铁方箱外表应铲除型砂、涂漆结实。各棱边应修钝。其铸铁方箱的硬度应低于周围材料的硬度。在作业面上的阻塞部位不多于四处,其相互之间的间隔应不小于80mm。
6、依据用户需要,在铸铁方箱的作业面上设置螺纹孔或沟槽后,这些部位不该呈现高于作业面的凸起表象。应选用优质细颗料的灰口铸铁或合金铸铁制作。
7、铸铁方箱的作业面硬度应为HB170-220,铸铁方箱应对安稳性处置和去磁。
