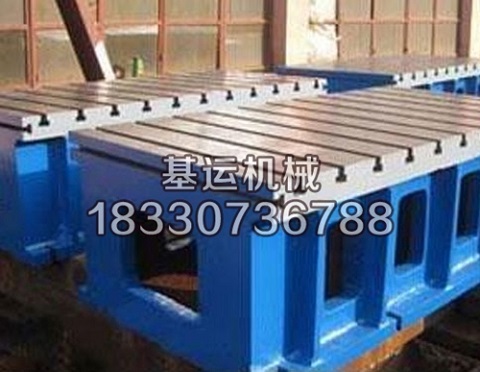

铸铁方箱主要用于零部件平行度、垂直度的检验和划线时支撑工件,其中一个工作面上有V型槽;一般为边长相同的正方体或长方体,用于钳工立体划线,机械零部件的平行度、垂直度和各种位置误差的测量及检验。也可根据用户要求制作各种规格和等高方箱及长方筒。也可做工作台使用。
T型槽弯板从用途上分为检验方箱、划线方箱、T型槽方箱、V型槽方箱、装配方箱、磁性方箱、万能方箱、万能角度方箱。是平板测量中的重要的辅助工具,用于钳工立体划线,机械零部件的平行度、笔直度的查验和划线。
定位弯板用于工件精度检验、测量、划线等,划线方箱主要用于机械零部件加工时的划线工作,方箱用于机械、机床加工时配合工作台夹持工件或在设备安装、设备组装、工件铆焊时对工件的定位,还用于零部件平行度、垂直度检验,万能方箱用于工件任意角度检验或精密划线。铸铁方箱是用铸铁或钢材制成的具体6个工作面的空腔正方体。
上面带有支架,用于检验或划精密工件的任意角度线。适用于测量和刻标记的固定器。主要用于零部件平行度、垂直度的检验和划线时支撑工件。铸铁方箱检定的环境条件:常温、常湿。
铸铁弯板要求:方箱各工作面不能有锈迹、划痕、裂纹、凹陷以及影响计量性能的其他缺陷。非工作面应清砂涂漆,棱边倒角。在铸铁方箱内壁应有公司标签,并标有规格尺寸,级别出厂编号、制造厂名称。
规格有:100*100mm,200*200mm,300*300mm,400*400mm,500*500mm,如特殊规格可根据用户需求自做或加工
优点:当精度降低时可以通过调试或刮研工艺恢复其精度。对于刮研制方箱除检定平面度外,还要用涂色法检定接触斑点。在边长为25mm任意正方形内斑点数为:一级、二级不少于25点;三级不少于20点。
