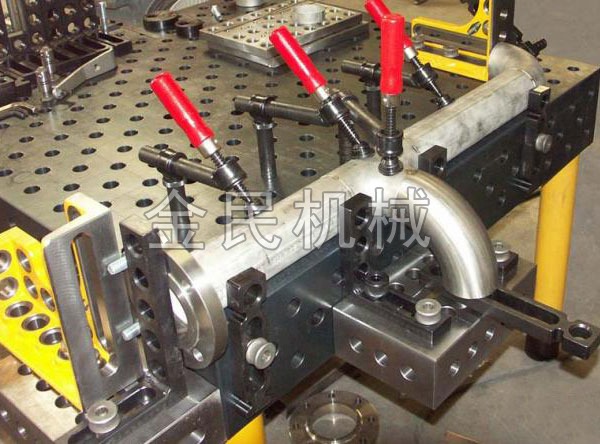

三维柔性组合工装夹具厂家 选用三维柔性组合焊接工装夹具的问题解答 选用三维柔性组合焊接工装夹具的问题解答: 一、为什么要大力发展推广三维孔系柔性组合焊接工装? 答:在机箱、机柜、扳金制造业里,数控折弯机、数控打孔机使这行业前期的零部件制造得非常精良,可是在组合焊接上缺乏一种较为先进能与之匹配的焊接平台。三维柔性八角台的推出正好填补这一空白。 二、什么是三维孔系柔性组合焊接工装夹具? 答:是一套预先制作好了的标准化、系统化、通用化的零部件,所有的零部件的连接、固定和压紧都是以孔的方式出现,整个一套夹具的组合可以实现三维空间的组合,这套夹具的特点:主要用在焊接产品上最为理想,所以叫三维孔系组合焊接工艺装备。 三、三维柔性组合焊接工装有什么优点和缺点? 答:优点: 1、简化了设计专用夹具的工作,大大的缩短了新产品的生产准备周期,也就是说省去了设计和制造的时间。 2、为单位小批量、多品种的生产开辟了一条新的途径。 3、夹具可以重复使用,从长期来看节约了成本。 4、弥补了我国无标准焊接平台的空白。 缺点: 由于三维孔系组合焊接工艺装备零部件制造精度高、选材好、加工工艺较为复杂,同时必须有一定数量的元件才能正常使用,因此一次性投资费用较大一些。 四、工作平台的使用原则? 答:工作平台,首先选用工作平台的高度,高、中、低可以任意选用其中一种,视焊接件的重量;如承重0.5T-1T以上可以选用框架式安装架,如为焊接方便,也可选用深降式的安装机构,工作平台可以单块使用,也可选用多块连接一起使用,如工件超大、超长也可以在地面打地基安装轨道,多块或十几块装配在轨道上使用。 五、大理石方箱的使用方法? 答:大理石方箱立在工作平台上作为主体支撑件使用,也可以由长短方箱连在一起装上支撑脚作为基础件使用,也可与工作平台连接为平台扩展面使用。 六、支撑角铁的使用 答:立着装量标准角度,也可以作压紧件和定位件的基座与平台的侧板安装,可起扩大平台的有效宽度和长度。 七、压紧件有哪几种基本方式? 答:压紧件有三种基本方式:1.垂直压紧;2.水平压紧;3.45度压紧(对平台而言),所谓固定式和可伸缩式,只是它的压紧有效距离不同而已,有螺纹套的压紧件可固定在任何一个孔位为基点进行压紧。 泊头市金民机械制造有限公司主要产品有大型机床铸件、电梯配重铁、单口V型架、机床检验棒、大理石偏摆检查仪、铸铁桥型平尺、铸铁方箱、花岗石直角尺、大理石气浮实验台、焊接平台、手柄快速锁紧销、组合焊接工装等系列。 |
