 1、装置前应首先查看原动机和作业机两轴是不是同心，两轴外表是不是有包装纸和碰伤，梅花联轴器两个半联轴节内孔是不是有杂物，内孔棱边是不是有碰伤、如有应将轴、半 联轴节整理洁净，碰伤用细锉处理好。然后查看两个半联轴节的内孔直径和长度是不是同原动机、作业机的直径和轴伸长度尺度相符。通常选型时，让原动机和作业机端半联轴节长度小于其轴伸长度10-30mm为好。
2、为了便于装置，最佳是将两个半联轴节放在120--150的保温箱或油槽中进行预热，使内孔尺度涨大很简单装上。装置后保证轴头不能凸出半联轴节端面，以齐平为好。查看两半联轴节之间的间隔：沿半联轴节的法兰盘两内侧测出3--4点的读数取平均值，及加长段与两个膜片组实测尺度之和，两者误差控制在0— 0.4mm规模以内。
3、找正：用百分表查看两半联轴节法兰盘端面和外圆跳动，当法兰盘外圆小于250mm时跳动值应不大于0.05mm；当法兰盘外圆大于250mm时，跳动值应不大于0.08。
4、装置螺栓：把螺栓从法兰盘小孔外侧穿入，从另一件法兰盘大孔外侧穿出套上缓冲套、弹性垫圈、扭上螺母,用扳手将螺母把紧。如装置不适或撤除替换，又不损伤轴及半联，装置结束后，滚动自如无别劲为好。
5、操作工须知：梅花联轴器在启动设备前应先查看梅花联轴器的螺母是不是有松动或掉落，如有要及时将螺母用扳手把紧。
绝缘性能。具有较大的轴向、径向和角向补偿能力。结构简单，径向尺寸小，重量轻，转动惯量小，适用于中高速场合。针回转特性完全相同。

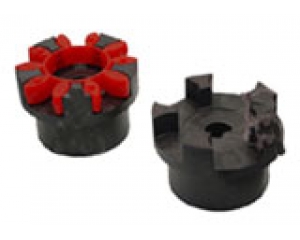

梅花联轴器是一种应用很普遍的联轴器，也叫爪式联轴器，是由两个金属爪盘和一个弹性体组成。两个金属爪盘一般是45号钢，但是在要求载荷灵敏的情况下也有用铝合金的。
梅花联轴器的特性；弹性体一般都是是工程塑料或是橡胶组成。联轴器的寿命也就是弹性的寿命。
由于弹性体是受压而不易受拉。一般弹性体的寿命为10年。由于弹性具有缓冲，减振的作用，所以在有强烈振动的场合下使用较多。弹性体的性能极限温度，决定了联轴器的使用温度，一般为-35至+80度。固定型；定位螺丝固定梅花联轴器也叫爪式联轴器，是由两个金属爪盘和一个弹性体组成。两个金属爪盘一般是45号钢，但是在要求载荷灵敏的情况下也有用铝合金或不锈钢材料的。 梅花形弹性联轴器利用梅花形弹性元件置于两半联轴器凸爪之间，以实现两半联轴器的联接。具有补偿两轴相对位移、减振、缓冲、径向尺寸小、结构简单、不用润滑、承载能力较高、维护方便等特点，但更换弹性元件时两半联轴器需沿轴向移动。
特点；梅花联轴器结构简单、无需润滑、方便维修、便于检查、免维护，可连续长期运行。高强度聚氨酯弹性元件耐磨耐油，承载能力大，使用寿命长，安全可靠。工作稳定可靠，具有良好的减振、缓冲和电气绝缘性能。具有较大的轴向、径向和角向补偿能力。结构简单，径向尺寸小，重量轻，转动惯量小，适用于中高速场合。针回转特性完全相同。
梅花联轴器的结构特点：
1、中间弹性体联接
2、可吸收振动、补偿径向、角向和轴向偏差
3、抗油与电气绝缘
4、顺时针与逆时针回转特性完全相同。定位螺丝固定。
5、定位螺丝固定。
梅花联轴器的应用范围；梅花联轴器广泛用于数控机床，数控车床，加工中心，雕刻机，数控铣床，电脑锣，冶金机械、矿山机械、石油机械、化工机械、起重机械、运输机械、轻工机械、纺织机械、水泵、风机等。梅花联轴器广泛用于数控机床，数控车床，加工中心，雕刻机，数控铣床，电脑锣，冶金机械、矿山机械、石油机械、化工机械、起重机械、运输机械、轻工机械、纺织机械、水泵、风机等。梅花联轴器的选用方法也要注意；梅花联轴器主要有两种类型，一种是传统的直爪型的，另一种是曲面（内凹）爪型的零间隙联轴器。传统的直爪型梅花联轴器不适合用在精度很高的伺服传动应用中。零间隙爪型梅花联轴器是在直爪型的基础上演变而来的，但不同的是其设计能适合伺服系统的应用，常用于联接伺服电机、步进电机和滚珠丝杆。曲面是为了减少弹性梅花间隔体的变形和限制高速运转时向心力对它的影响。零间隙爪型联轴器由两个金属轴套（通常采用铝合金材质，也可以提供不锈钢材质）和一个梅花弹性间隔体结合而成。梅花弹性间隔体有多个叶片分支，像滑块联轴器一样，它也是通过压挤来使梅花弹性间隔体和两边的轴套吻合，并以此保证了其零间隙性能。与滑块联轴器不同的是，梅花联轴器是通过压挤传动的而滑块联轴器是通过剪力传动的。在使用零间隙爪型联轴器时，使用者一定要注意不能超过生产商给出的弹性元件的最大承受能力（保证零间隙的前提下），否则梅花弹性间隔体将会被压扁变形失去弹性，预加负荷消失，导致失去零间隙的性能，还可能在发生严重的问题后使用者才会发现。梅花联轴器具有很好的平衡性能和适用于高转速应用（最高转速可达30000转/分钟），但不能处理很大的偏差，尤其是轴向偏差。较大的偏心和偏角会产生比其他伺服联轴器大的轴承负荷。另一个值的关注的问题是梅花联轴器的失效问题。一旦梅花弹性间隔体损坏或失效，扭矩传递并不会中断，同时两轴套的金属爪啮合在一起继续传递扭矩，这很可能会导致系统出现问题。
根据实际应用选择合适的梅花弹性间隔体材料是本联轴器的一大优势，有些自动化设备公司可提供各种弹性材料的梅花间隔体，不同的硬度和温度承受力，让客户选择合适的材料满足实际应用的性能标准。
