 联轴器是用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。联轴器由两半部分组成，分别与主动轴和从动轴联接。一般动力机大都借助于联轴器与工作机相联接，今天我们就来讲一讲膜片联轴器的选择步骤和方法。
一、选用标准膜片联轴器。设计人员在选择联轴器时首先应在已经制定为国家标准、机械行业标准以及获国家专利的联轴器中选择，只有在现有标准联轴器和专利联轴器不能满足设计需要时才需自己设计联轴器。
二、根据轴径调整型号。初步选定的膜片联轴器联接尺寸，即轴孔直径d和轴孔长度L，应符合主、从动端轴径的要求，否则还要根据轴径d调整联轴器的规格。主、从动端轴径不相同是普通现象，当转矩、转速相同，主、从动端轴径不相同时，应按大轴径选择联轴 器型号。新设计的传动系统中，应选择符合规定的七种轴孔型式，推荐采用J1型轴孔型式，以提高通用性和互换性，轴孔长度按联轴器产品标准的规定。
三、选择联接型式。联轴器联接型式的选择取决于主、从动端于轴的联接型式，一般采用键联接，为统一键联接型式及代号，在GB/T3852中规定了七种键槽型式，四种无键联接，用得较多的是A型键。
四、选定联轴器品种、式、规格。根据动力机和联轴器载荷类别、转速、工作环境等综合因素，选定联轴器品种；根据联轴器的配套、联接情况等因素选定联轴器型式；根据公称转矩、轴孔直径与轴孔长度选定规格。弹性联轴器为了保证轴和键的强度，在选定联轴器型号后，应对轴和键强度做校核验算，以最后确定联轴器的型号。
五、选择膜片联轴器品种、型式。了解联轴器在传动系统中的综合功能，从传动系统总体设计考虑，选择联轴器品种、型式。根据原动机类别和工作载荷类别、工作转速、传动精度、两轴偏移状况、温度、湿度、工作环境等综合因素选择联轴器的品种。根据配套主机的需要选择联轴器的结构型式，当联轴器与制动器配套使用时，宜选择带制动轮或制动盘型式的联轴器；需要过载保护时，宜选择安全联轴器；与法兰联接时，宜选择法兰式；长距离传动，联接的轴向尺寸较大时，宜选择接中间轴型或接中间套型。
六、膜片联轴器转矩计算。传动系统中动力机的功率应大于工件机所需功率。根据动力机的功率和转速可计算得到与动力机相联接的高速端的理论短矩T；根据工况系数K及其他有关系数，可计算联轴器的计算转矩Tc。联轴器T与n成反比，因此低速端T大于高速端。
七、初选联轴器型号。根据计算转矩Tc,从标准系列中可选定相近似的公称转矩Tn，选型时应满足Tn≥Tc。初步选定联轴器型号，从标准中可查得联轴器的许用转速[n]和最大径向尺寸D、轴向尺寸L0,就满足联轴器转速n≤[n]。
由几组膜片(不锈钢薄板)用螺栓交错地与两半联轴器联接，每组膜片由数片叠集而成，膜片联轴器，膜片分为连杆式和不同形状的整片式。膜片联轴器靠膜片的弹性变形来补偿所。。。联轴器膜片我厂提供各类膜片联轴器的膜片，膜片所采用材料为进口不锈钢，膜片 联轴器，经过我厂的专利工艺-真空热处理和深冷处理，既保证了材料的强度又保证了材料的韧性。

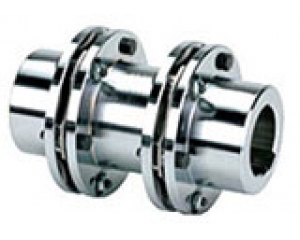

膜片联轴器
1、广泛用于伺服电机，丝杆，步进电机的高精密联接。
2、正反转特性完全一致，零间隙。
3、不锈钢胆膜片补偿径向，角向及轴向的偏差。膜片联轴器的适用范围；膜片联轴器，比较普及的联轴器，常用的有DJM膜片联轴器，JM膜片联轴器，连接形式多样化，有胀套连接的膜片联轴器，锥套连接的膜片联轴器，夹紧式连接的膜片联轴器，利用薄弹簧片，以螺栓或其他联接方式与两半联轴器联接，以实现两轴弹性联接的联轴器。
膜片联轴器与齿式联轴器相比，没有相对滑动，不需要润滑、密封，无噪声，基本不用维修，制造方便，可部分代替齿式联轴器。膜片联轴器在国际上工业发达国家应用已很普通。
膜片联轴器的优点和特性；膜片联轴器具有挠性大，可以位移，减震作用，无噪声，无磨损，适用高温，传动效率高，等很多优点，能准确传递转速可应用与精密机械，所用的材质是不锈钢薄扳，螺栓交错地与两半联轴器联接，膜片由几片叠集而成，分为连杆式和不同形状的整片式。一种高性能的金属弹性元件挠性联轴器，靠膜片的弹性变形来补偿所联两轴的相对位移，不用润滑，结构较紧凑，强度高，齿式联轴器使用寿命长，无旋转间隙，不受温度和油污影响，具有耐酸、耐碱、防腐蚀的特点，适用于高温、高速、喷码机 联轴器生产厂家 有腐蚀介质工况环境的轴系传动。
膜片联轴器的优点，不要润滑，无需维护。可在不干扰主从动装置情况下装拆可在2小时内完成联轴器的更换，提高设备利用率。能在恶劣的环境条件下运行。可在摄氏300度以内条件下运行可在酸、碱、盐雾等腐蚀性环境下运行。承受不对中能力强，具有一定的减振、降噪能力不对中能力可满足绝大部分动力传动装置运行中的不对中要求。刚性联轴器事故预警能力强及失效保护特性可给出数小时至一周内的事故预警时间。 零游隙、不变的低不平衡量，无噪声联轴器零件采用无间隙装配，无运行噪音，保持不变的初始动平衡精度。对相装置施加可预测的低附加负荷与同类挠性传动元件相比，膜片联轴器对相连装置可预测的最小的作用力和弯矩。滑块联轴器具有高功率质量比，特别适合连接大功率动力装置。 轴间刚度非线性变化，有效制约电动机磁中心漂移。
齿式联轴器现在有部分产品已经被膜片联轴器代替了。
在发达国家的应用已经很广泛了，在实际应用中一般采用接中间轴型，以提高两轴线偏移补偿性能。主要应用于水泵、液压机械、石油机械、风机、压缩机、印刷机械、纺织机械、冶金机械、航空舰艇 、化工机械、矿山机械、等很多机械产品。
